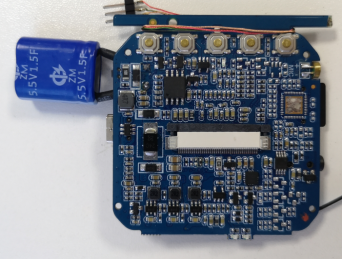

主控NT96672板正面

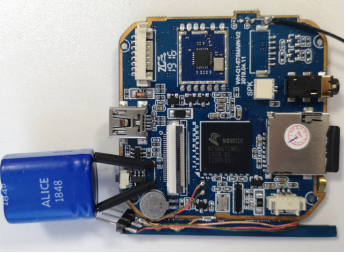

主控NT96672板背面
主控NT96672板正面
主控NT96672板背面

深圳影像方案万汇672系列记录仪

万汇芯源2019年8月上市新产品,根据市场变化,提出立项,历经半年的开发,公版Q1系列672主控记录仪终于可以上市使用,多种兼容,可以定制修改,经过认证EMI、EMS、传导、ESD。

NT96672记录仪主板

产品咨询
  • 主控芯片:

    NT96672

产品功能录影格式视频编码支持H.264和H.265 ,文件格式MP4,TS流
录影触发方式USB上电触发、G-Sensor震动触发启动
录影模式选择上电自动,循环录像
录影时长选择1分钟,2分钟3分钟,5分钟,10分钟,关闭
视频解晰度2560*1440 @30fps
1920X1080 @30fps,
1280×720 @30fps,
848×480 @ 30fps
640×480 @ 30fps
1728×1296 @ 30fps
前录1080P也支持720P
屏幕显示方式支持,TFT显示屏
聚焦范围1m—无限远。
变焦方式4倍数码变焦。
拍照格式JPEG。
照片解晰度4608×3456 pixels (16M)
4320×3240 pixels (14M)
4032×3024 pixels (12M)
3648×2736 pixels(10M)
3264×2448 pixels (8M)
2592×1944 pixels (5M)
2048×1536 pixels (3M)
1920×1080 pixels (2M)
640×480 pixels (VGA)
1280×960 pixels (1.3M)
宽动态模式(HDR)支持高动态范围拍摄,提升低照度曝光效果
影像效果设置曝光值,白平衡。
G-SENSOR功能G-SENSOR震动触发自动开机录影,并且锁定加密文件进行保存后自动关机。
启动事件录影,根据录影文件的时长,保存当前文件。
G-SENSOR事件下的文件文件保存不被删除
移动侦测功能进行侦测动态影像录影,根据动态影像时长进行录影保存。
移动侦测灵敏度1-3米内有移动物体启动。
移动侦测可在菜单上设关闭或开启选项
缩时录音最长24小时缩时录影(可选)
单摄像头录像单录配335做2K,高清30fps摄像
显示WIFI连接手机显示,AV视频输出(CVBS信号)
文件存储外置TF卡存储,最大支持128G TF卡存储
视频或照片文件时间水印信息可自选开启/关闭
输出WIFI信号连接手机输出
AV视频输出(CVBS信号)
扬声器支持内置扬声器,支持语音播报,预留扬声器接口。
麦克风内置麦克风录音。
启动时间2S
TF卡热插拔可选择
延时关机默认
回复出厂设置支持
格式化支持
语言繁体中文 中文简体 英文 俄语 日语  韩语  …….等多国语言
菜单内容主菜单日期/时间年/月/日    24小时时间制
语言设置繁体中文 中文简体 英文 俄语 日语  韩语  …….等多国语言
按键音关/开
屏幕保护1分钟,2分钟3分钟,5分钟,10分钟,30秒,关闭
TV模式NTSC /PAL
车牌号码……..
自动关机1分钟,3分钟,5分钟,10分钟,关闭
光源频率50HZ /60HZ
停车监控关/低/中/高
WIFI关/开
格式化取消 /确认
默认设置恢复默认设置:取消 /确认
WIFI信息WIFI名及WIFI密码信息
系统版本号WH分枝
录影菜单分辨率2560*1440 @30fps,1920X1080 @30fps,1280×720 @30fps,,640×480 @ 30fps
循环录影1分钟,2分钟3分钟,5分钟,10分钟,关闭
WDR/HDR关/开
曝光补偿+2.0,+1.7,+1.0,+0.7,+0.3,0,-0.3,-0.7,-1.0,-1.7,-2.0
重力感应关/低/中/高
移动侦测关/开
录影音频关/开
日期标签关/开
拍照 菜单拍摄方式单拍 / 2秒定时 /  5秒定时 /  10秒定时
分辨率16M /14M / 12M /10M /8M / 5M /3M /2M / VGA / 1.3M
照片大小FHDP30/HDP60/HDP30
图象质量优质,标准,经济
锐度强烈,标准,柔和,
白平衡自动,日光,阴天,钨丝灯,荧光灯
色彩色彩 /黑白 /棕褐色
ISO自动 /100 /200 / 400
曝光补偿+2.0,+1.7,+1.0,+0.7,+0.3,0,-0.3,-0.7,-1.0,-1.7,-2.0
防手震关 /开
快速预览关 /2秒 / 5秒
日期标签关 /日期 / 日期、时间
按键说明POWER电源开关,长按下开机再按关机。短按确认键

回放键短按暂停录像,长按回放键
上下键短按暂停录像,短按上下键,上键长按转换屏
菜单键短按暂停录像,长按菜单键
MENU长按5秒进入菜单建和下翻键。长按15秒恢复出厂设置。
RESET机器重启,用于当机后系统重启。
对外接口USBMini USB接口
SD卡座TF卡(Class 8或者以上,最大支持128G)
指示状态指示灯待机时蓝灯常亮,录像时蓝灯闪烁。WIFI关闭时红灯灭,开启WIFI时红灯常亮,连接时红灯闪烁。
温度储存温度(-20℃-85℃)
工作温度(-15℃-70℃)
防水防水等级这个根据外壳而定
湿度操作湿度15%-60%RH
散热被动散热建议主控芯片安装散热片
工作电压及功耗      参数工作电压DC 5-16V     可以兼容法拉电容和纽扣电池。
2053 12V供电关 机 后 电流 : 1.1mA
亮  屏  录  像 :  电流  135mA-160mA    功率:1.6W-1.9W
关闭屏幕录像:  电流  110mA-135mA    功率:1.3W-1.6W
2053 5V供电关 机 后 电流 : 1.1mA
亮  屏  录  像 :  电流  380mA-400mA    功率:1.9W-2W
关闭屏幕录像:  电流  310mA-330mA    功率:1.5W-1.6W
认证EMI、EMS
传导、ESD
开关机LOGO


  • PCBA尺寸:

    52MM*51MM*7MM

  • 影像传感器:

    支持Sensor:索尼323,335,307,GC2023,2053,2363

  • ROM:

    32Mb SPI FLASH

  • DDR:

    1GBit DDRIII RAM

  • 电池类型/容量:

    无电池,可以支持法拉电容和纽扣电池。

  • 存储器:

    支持TF卡1GB-128GB(产品设计可以兼容EMMC)

  • WiFi:

    支持,8189FTV

  • GPS:

    支持/需要定制

  • 镜头:

    定焦镜头,水平110,垂直90,视场角120°(看实际所配的镜头而决定)

工作电压及功耗      参数工作电压DC 5-16V     可以兼容法拉电容和纽扣电池。
2053 12V供电关 机 后 电流 : 1.1mA
亮  屏  录  像 :  电流  135mA-160mA    功率:1.6W-1.9W
关闭屏幕录像:  电流  110mA-135mA    功率:1.3W-1.6W
2053 5V供电关 机 后 电流 : 1.1mA
亮  屏  录  像 :  电流  380mA-400mA    功率:1.9W-2W
关闭屏幕录像:  电流  310mA-330mA    功率:1.5W-1.6W
